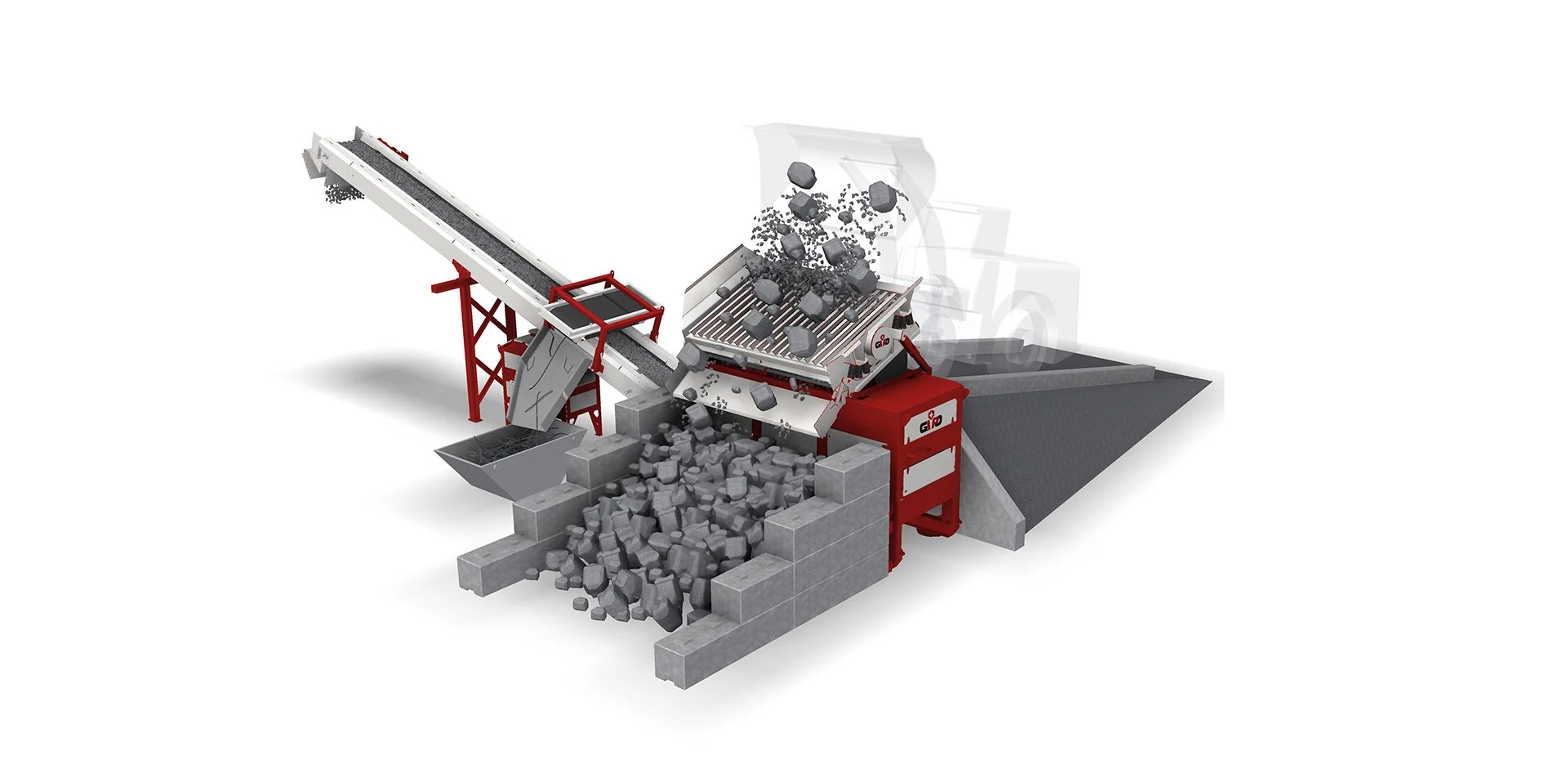

Die Aufgabeeinheit dient als Materialpuffer und gewährt somit einen gleichmässigen Materialfluss. Mit dem Kipprost findet eine Vorsortierung statt und das grobe Material wird aussortiert. Das Aufgabeband transportiert das Material auf den Schwertwäscher AggStorm 150.

Die Aufgabeeinheit besteht im Wesentlichen aus folgenden Komponenten:

• Stahlbau
• Aufgabetrichter
• Kipprost
• Optional Vibrationsaufgaberost (1-Deck oder 2-Deck)
• Magnetband
• Aufgabeband

Der AggStorm 150 ist eine modular konzipierte Anlage, um lehmgebundenes Aushubmaterial aus Naturgestein und Erz zu entfernen, was durch Spülen oder Sieben allein nicht möglich ist. Der AggStorm ist eine effiziente Lösung für den Einsatz in der Zuschlagstoff- und Bauindustrie.

Die Schwertwellen drehen sich in entgegengesetzten Richtungen und sind so aufeinander abgestimmt, dass sie durch die Überlappung der Schaufelfüsse eine maximale Scheuerwirkung erzielen. Dank ihrer speziellen Konstruktion sorgt der AggStorm für eine herausragende Leistungsfähigkeit unter härtesten Umgebungsbedingungen. Er gewährleistet, dass aus einem lehmgebundenen Material ein qualitativ hochwertiges Endprodukt erzielt wird.

TECHNISCHE DATEN

Maximaler Leistungsbedarf: 100 kW gesamt
Wasserbedarf: ca. 250 m³/h
Kapazität: ca. 150-200 t/h

SCHWERTWÄSCHER

– stabile Stahlrahmen-Behälterkonstruktion
– Länge 7’250 mm
– Breite 2’400 mm
– Neigung 8°
– Doppelwellen-Schwertwäscher mit auswechselbaren Schaufeln
– Wasserbesprühung auf ganze Länge
– Verteilerkasten mit Einlauf und Auslauf
– Antrieb mit Elektromotoren 2x 22kW
– Drehzahlverstellung mit Frequenzumformer

Die Siebmaschinen sorgen für eine saubere Trennung der Sand- und Kiesfraktionen in die gewünschten Endkörnungen. Mit Förderbänder werden die Endkörnungen auf die Halde oder in die Kiesboxen transportiert.

Folgende Ausführungen mit 2- und 3- Deck werden angeboten:

• Siebeinheit 512 (1’524 x 3’660 mm)
• Siebeinheit 516 (1’524 x 4’880 mm)
• Siebeinheit 620 (1’829 x 6’100 mm)

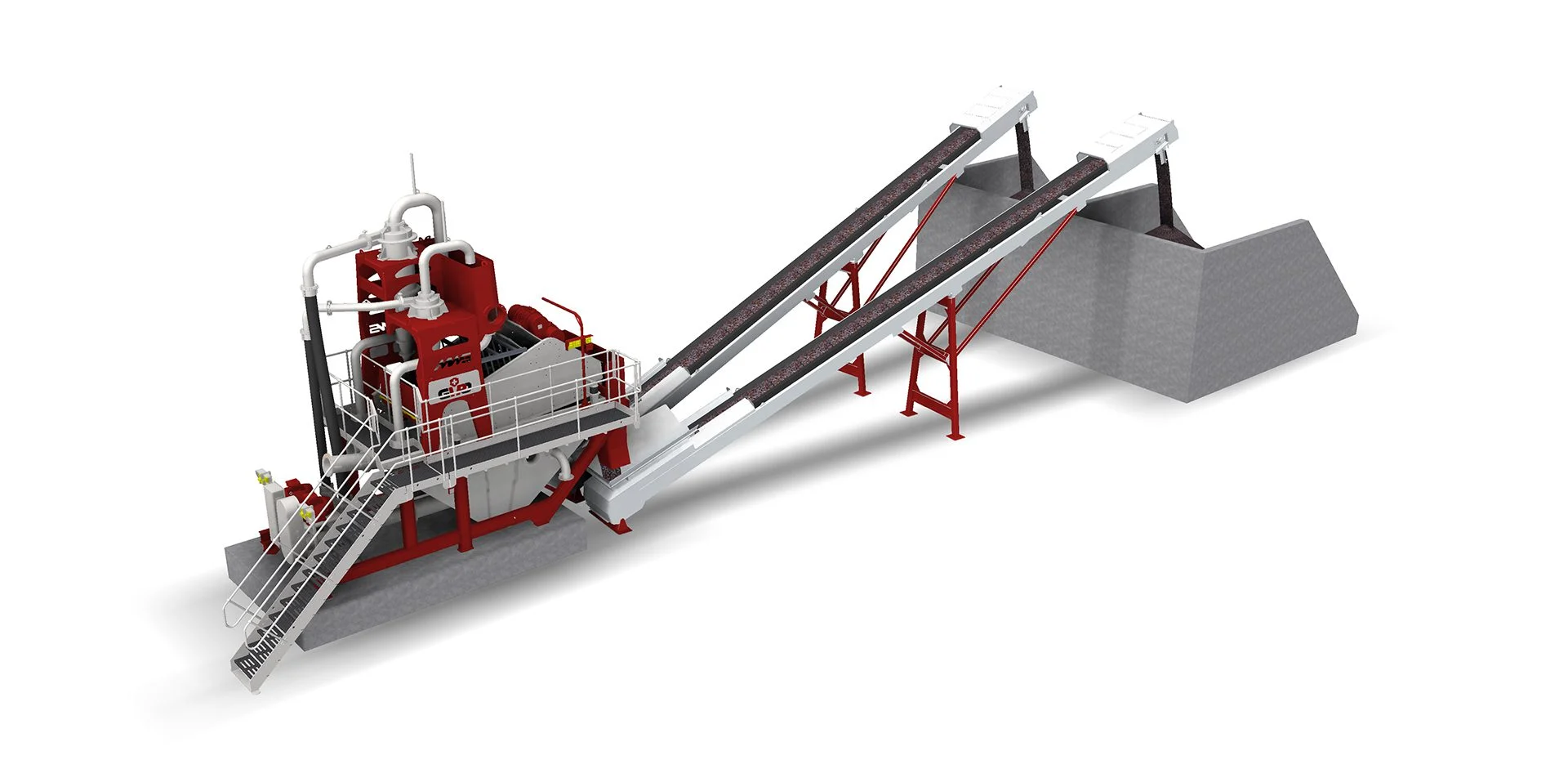

Die Compact Sand Plant (CSP) Produktereihe bietet einen ausgezeichneten Trennschnitt von fertig gewaschenem Sand und ermöglicht bis zu zwei Endprodukten, gemäss spezifischen Vorgaben.
Neben einem Höchstmass an Qualität und Leistungsfähigkeit bieten sie Vorteile wie eine unproblematische und schnelle Montage, eine einfache Bedienung, einen geringen Wartungsbedarf sowie einen insgesamt kompakten Platzbedarf. Jede CSP kann auf individuelle Bedürfnisse ausgelegt werden.

TECHNISCHE DATEN

CSP 60
Waschleistung: 60 t/h
Wasserbedarf: ca. 150 m³/h

CSP 120
Waschleistung: 120 t/h
Wasserbedarf: ca. 300 m³/h

CSP 200
Waschleistung: 200 t/h
Wasserbedarf: ca. 500 m³/h

CSP 250
Waschleistung: 250 t/h
Wasserbedarf: ca. 625 m³/h

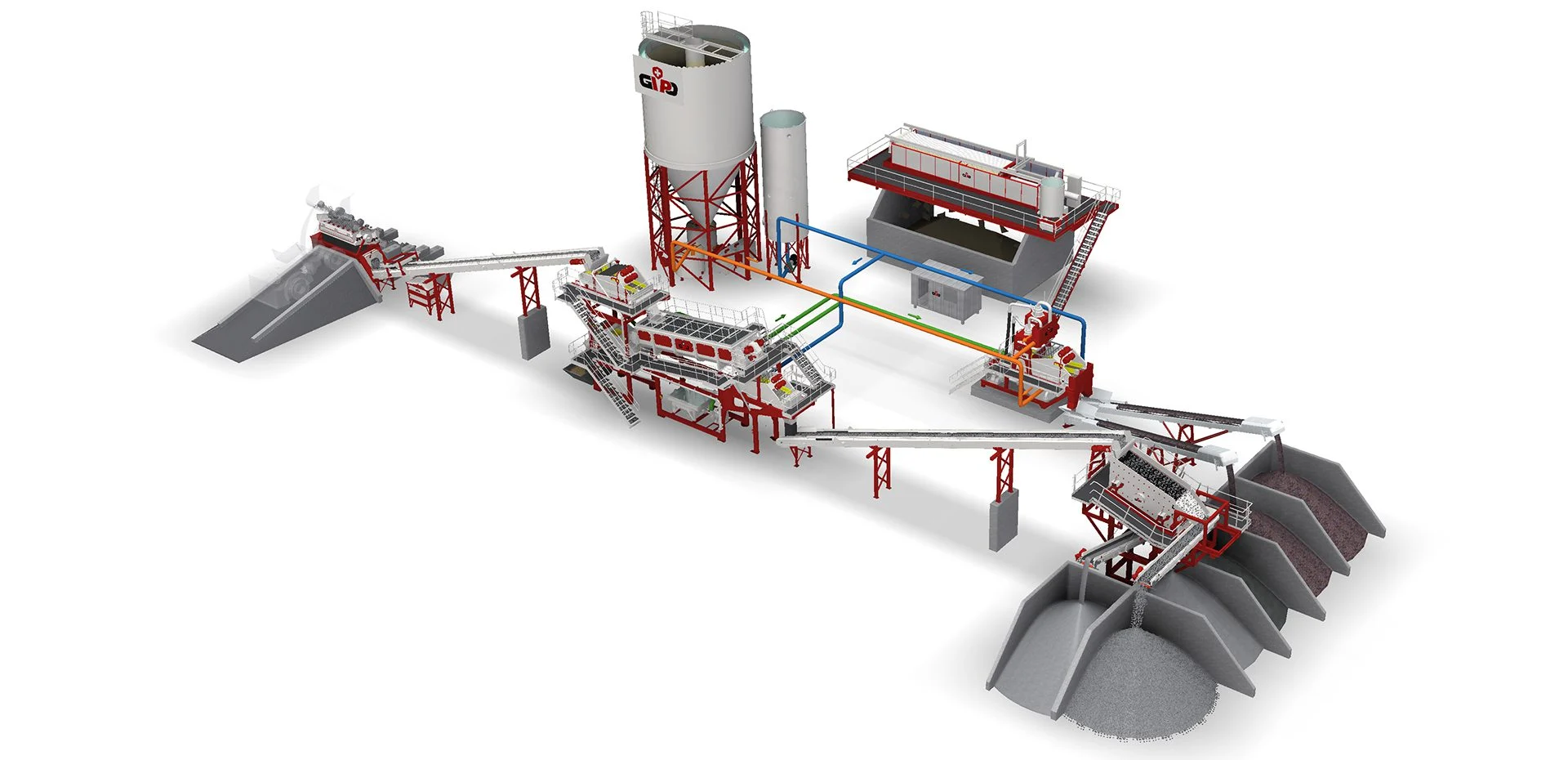

Die Waser- und Schlammaufbereitungsanlage WSA dient der Wasserrückgewinnung und der Schlammentwässerung. GIPOWASH bietet die komplette Wasseraufbereitung mit unterschiedlich grossen Kammerfilterpressen und entsprechenen Pumpen, Klärturm sowie dazugehörigen Anlagenteile an.

Die GIPORINSER sind äusserst flexible, mobile Waschanlagen mit hoher Kapazität. Die S 154 / 3 und S 156 / 3 sind als raupenmobile Ausführung erhältlich. Sie werden in der 3-Deck-Ausführung komplett mit drei Seitenbändern und geteiltem Auffangbehälter für total fünf Endprodukte geliefert. Dank kurzer Aufbauzeit und schneller Umstellungsmöglichkeit sind die GIPORINSER die ideale Lösung für flexible Kurz- und Langzeiteinsätze. Die Anlagen lassen sich einfach in die Trockensiebung umrüsten.

Die Anlage besteht im Wesentlichen aus folgenden Komponenten:

• Schlammwasser-Sammelschacht
• Flockungsmittel-Mischstation
• Klärturm
• Schlammabzugseinrichtung
• Schlamm-Homogenisierungsbehälter
• Schlammpumpe
• Kammerfilterpresse
• Sauberwasser-Behälter
